CGRAPH kennt zwei Arten von Exporten:

1. Daten können als CSV-Datei gespeichert werden und stehen dann außerhalb des Programms zur weiteren Verarbeitung zur Verfügung. innerhalb von CGRAPHG können alle erzeugten CSV-Dateien auch in der Linearen Algebra für 2D und 3D wieder eingelesen werden.
2. Grafiken können in verschiedenen Formaten gespeichert werden.

Der Menüpunkt Export löst je nachdem, was gerade angezeigt wird, unterschiedliche Funktionen an. Wenn eine Grafik angezeigt wird, öffnet er den Dialog zum Export der Grafik. Wenn eine Vorgabeseite angezeigt wird, öffnet er einen Dialog für den CSV-Export der Daten. bei Grafiktypen, die Grafik und Vorgaewerte im selben Fenster anzeigen, öffnet er den Dialog zum Export der Grafik. Die Daten können dort über den Schalter exportiert werden.

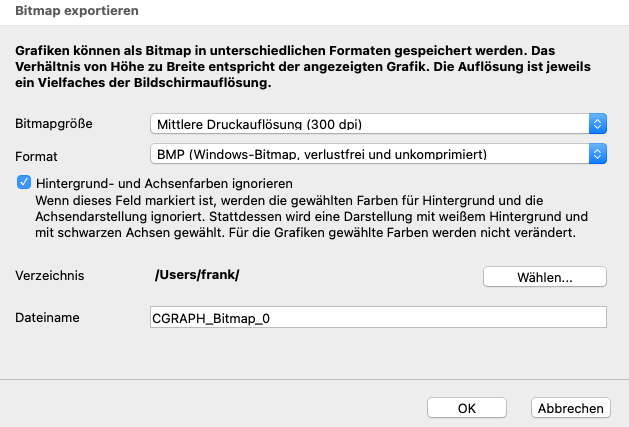

CGRAPH kann Grafiken nicht nur drucken, sondern auch hochauflösend exportieren. Diese Funktion ist ausschließlich über das Menü Ablage/Export unter macOS oder Datei/Export unter Windows verfügbar.

Grafiken können in verschiedenen Qualitätststufen und Formaten gespeichert werden. Es stehen folgende Bitmapgrößen zur Verfügung:

1. Bildschirmqualität (75 dpi) - hier wird die Grafik exakt so aussehen wie im Grafikfenster, und sie hat auch exakt die Größe des Grafikfensters.
2. Niedrige Druckauflösung (150 dpi) - hier hat die Grafik die doppelte Breite und Höhe des Grafikfensters, also die vierfache Größe.
3. Mittlere Druckauflösung (300 dpi) - hier hat die Grafik die vierfache Breite und Höhe des Grafikfensters, also die 16fache Größe.
4. Hohe Druckauflösung (600 dpi) - hier hat die Grafik die 8fache Breite und Höhe des Grafikfensters, also die 64fache Größe.

Das Format kann aus den folgenden Varianten gewählt werden:

1. BMP-Windows-Bitmap-Format: verlustfrei und unkomprimiert, aber großer Speicherplatzbedarf
2. JPEG-Fornmat: verlustbehaftet und komprimiert, sehr kleiner Speicherplatzbedarf
3. PNG-Format: verlustfrei und komprimiert, mittlerer Speicherplatzbedarf

Außerdem kann festgelegt werden, ob die eingestellte Hintergrund- und Achsenfarbe ignoriert werden sollen. Wenn dieses Feld markiert ist, erstellt CGRAPH stattdessen eine Exportgrafik mit einen weißen Hintergrund und färbt passend dazu die Achsen, die Marker und die Beschriftung schwarz und das Hintergrundraster grau. Die Farben der Grafiken bleiben in jedem Falle erhalten.

Zuletzt können das Verzeichnis und der Dateiname festgelegt werden. Wenn der Grafiktyp mehrere Grafiken umfasst (bspw. bei Frequenzgängen oder Abbildungen in der komplexen Ebene), werden alle als getrennte Bitmaps exportiert.
